一、进口旋启式止回阀概述

进口旋启式止回阀，Swing check valve，是指采用内装摇臂旋启式结构，依靠阀瓣的摆动来实现对介质的流体和防止倒流的阀门。

美国威盾VTON旋启式止回阀主要产品有：铸钢旋启式止回阀，不锈钢旋启式止回阀，旋启式法兰止回阀，水用旋启式止回阀，油用旋启式止回阀，蒸汽用旋启式止回阀；适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。

可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。旋启式止回阀适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

Swing check valve refers to a valve that uses an internal rocker arm swing structure and relies on the swing of the valve disc to achieve fluid control of the medium and prevent backflow.

The main products of Weidun VTON swing check valves in the United States include: cast steel swing check valves, stainless steel swing check valves, swing flange check valves, water swing check valves, oil swing check valves, and steam swing check valves; Applicable to nominal pressure PN1.0MPa~42.0MPa, Class150-2500; Nominal diameter DN15-1200mm, NPS1/2-48; Used on various pipelines with a working temperature of 196-540 ℃ to prevent medium backflow.

Suitable for various media such as water, steam, oil, nitric acid, acetic acid, strongly oxidizing media, and urea. Swing check valves are suitable for cleaning media and are not suitable for media containing solid particles and high viscosity.

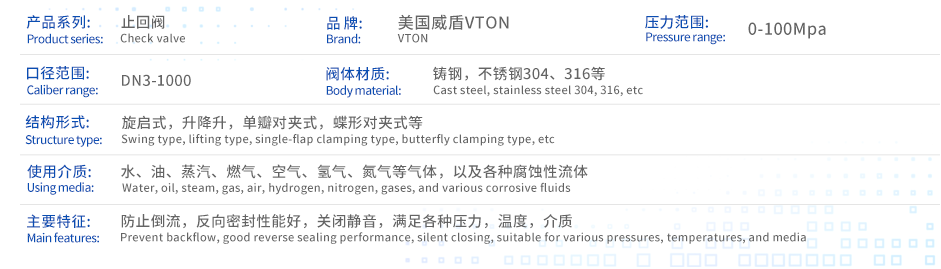

二、进口旋启式止回阀产品参数

1、口径：DN15-3000，1/4-100寸

2、压力：PN0.6-PN320；Class150LB-2500LB；JIS10K-20K

3、温度：-196℃-550℃

4、阀体材质：铸铁，球铁，铸钢，不锈钢，铬钼钢

5、密封面：堆焊铬不锈钢、堆焊硬质合金、铬镍钛不锈钢

6、垫片：钢带石墨参缠绕、聚四氟乙烯

7、连接方式：法兰，螺纹、焊接

8、使用介质：水、蒸汽、油品等

三、进口旋启式止回阀产品特征

1、旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。

2、旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。

3、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

4、适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

四、进口旋启式止回阀结构尺寸图
